НАСОСЫ ГРУНТОВЫЕ ТИПА ГР

Основное назначение

Насосы грунтовые и агрегаты электронасосные на их основе изготавливаются согласно ТУ У 28.1-32440612-090:2015, предназначены для перекачивания продуктов обогащения руд и глиноземного производства, гравийных, песчано-гравийных, шлаковых, золошлаковых и других абразивных и высокоабразивных гидросмесей с плотностью от1300 кг/м³ до 2200 кг/м³, водородным показателем pH от 6 до 12, температурой от 278 до 343 К (от 5 до 70 °С), с твердыми включениями объемной концентрации до 30 % и микротвердостью до 11000 МПа

17 Gr500 60 250eps

Применение

горнорудная промышленность
металлургическое производство
горнодобывающая промышленность

Конструкция

Агрегаты состоят из насоса, электродвигателя, соединительной муфты. Насосы центробежные, одноступенчатые, консольные, однокорпусные. Опорами роторов служат подшипники качания с принудительной или кольцевой смазкой. Осевую силу воспринимает радиально-упорный подшипник качения. Уплотнение вала - сальниковое с подводом промывочной воды. Вращающий момент от двигателя к насосу передается при помощи упругой муфты или клиноременной передачи. Направление вращения ротора — по часовой стрелке, если смотреть со стороны привода.

Материалы

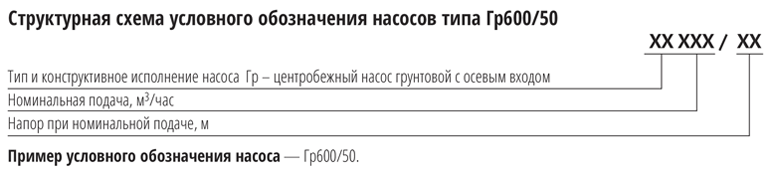

Структурная схема условного обозначения насосов
