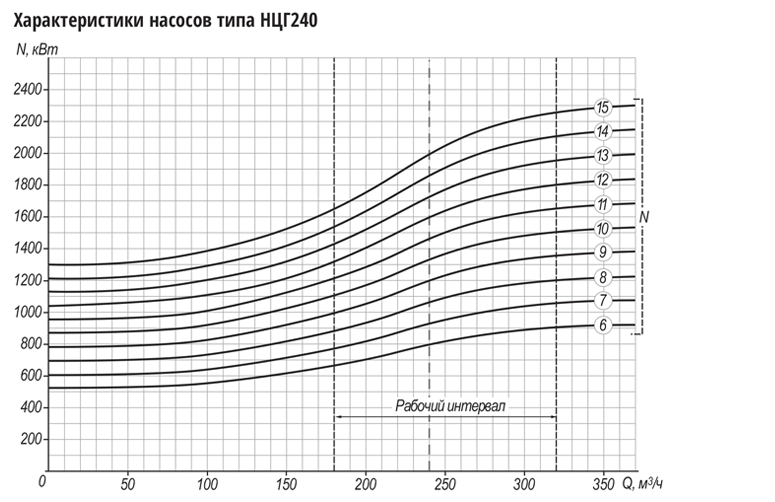

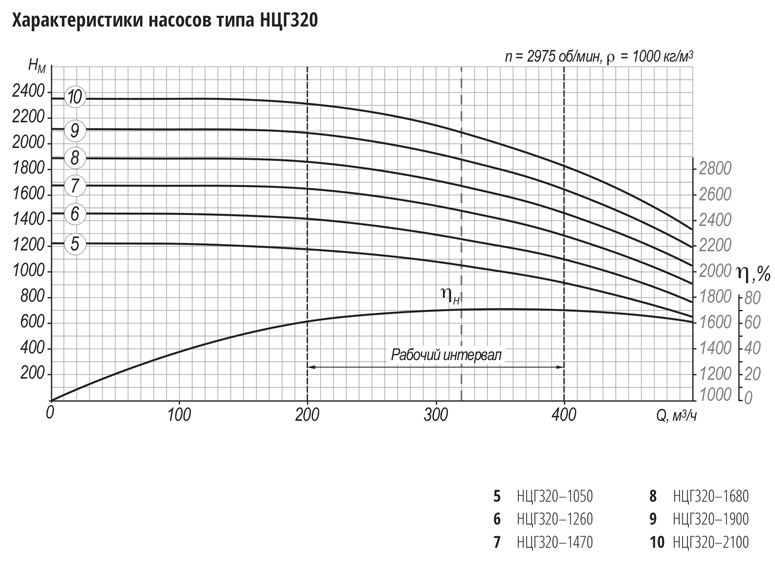

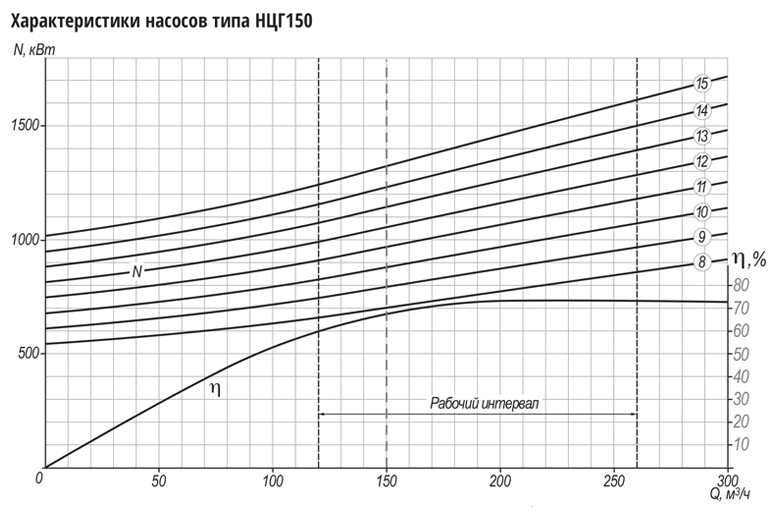

НАСОСЫ ЦЕНТРОБЕЖНЫЕ ТИПА НЦГ

Основное назначение

Насосы типа НЦГ… изготавливаются согласно ТУ У 28.1-32440612-091:2013 и предназначены для подачи воды под высоким давлением в систему гидросбива окалины листопрокатного стана на металлургических производствах, а также в других системах для перекачивания воды и других нейтральных жидкостей, сходных с водой по вязкости, плотностью не более 1000 кг/м3. Допускается использование агрегата для перекачивания, воды имеющей водородный показатель pH от 7 до 9.7, содержащей твердые включения размером до 0.1 мм, микротвердостью не более 1.47 ГПа (14.7 кгс/см2) и массовой долей механических примесей не более 0.1 %, температурой до 70 °С. Насосы изготавливаются в климатическом исполнении “УХЛ” для эксплуатации в помещениях, категория размещения 4 по ГОСТ 15150-69 и не предназначены для эксплуатации во взрыво- и пожароопасных помещениях, в соответствии с «Правилами устройства электроустановок» (ПУЭ). Насосы в составе агрегата относятся к изделиям конкретного назначения (ИКН) вида 1, восстанавливаемым по ГОСТ 27.003. Агрегат может быть применен для эксплуатации на высоте до 1000 метров над уровнем моря.

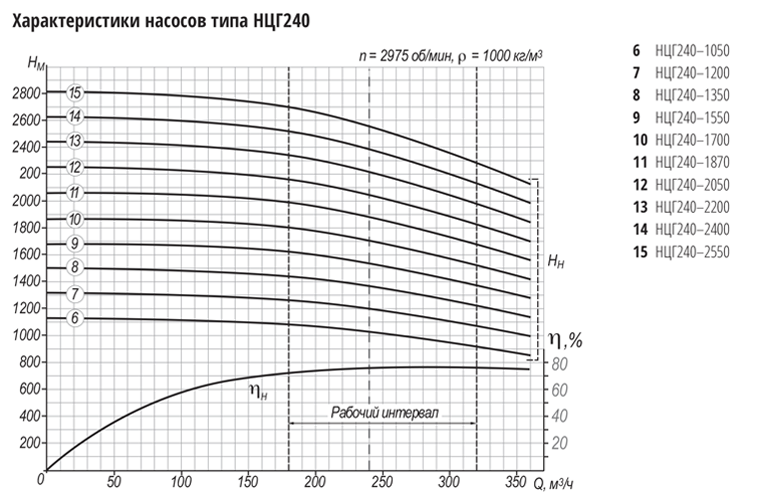

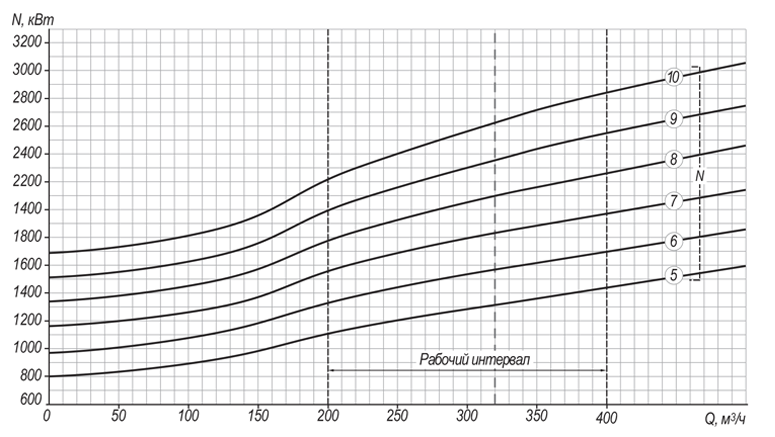

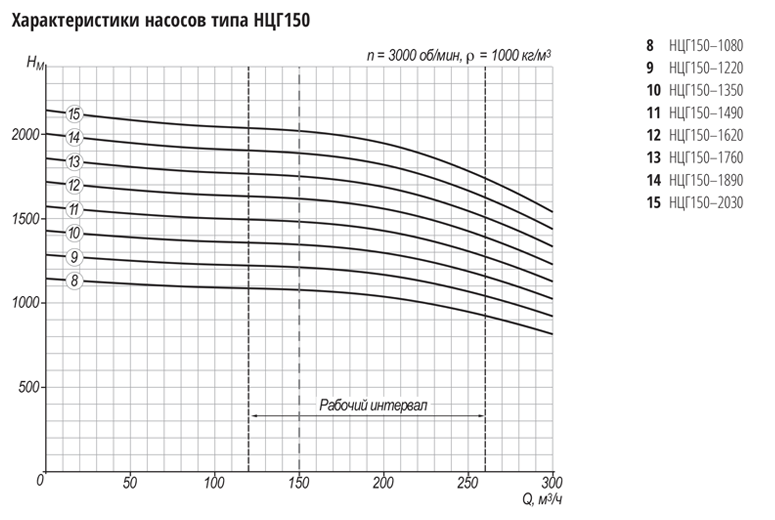

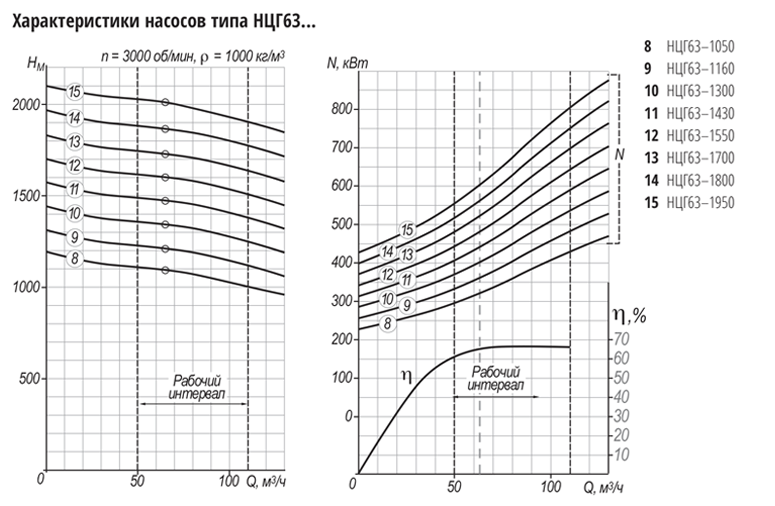

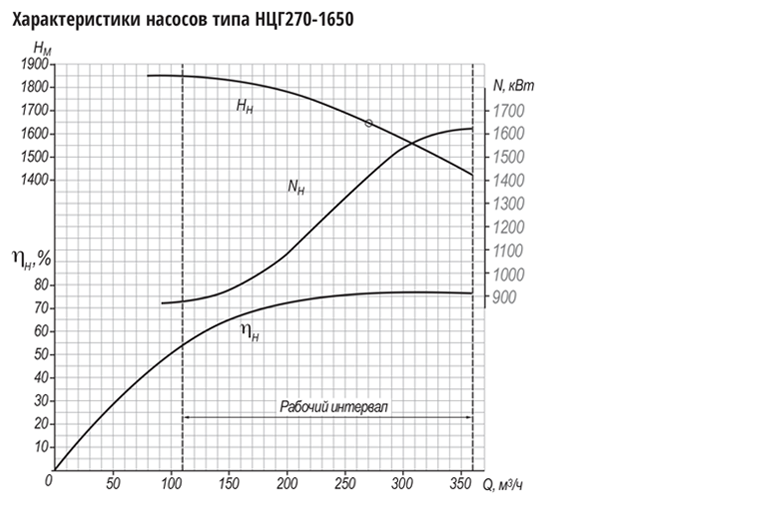

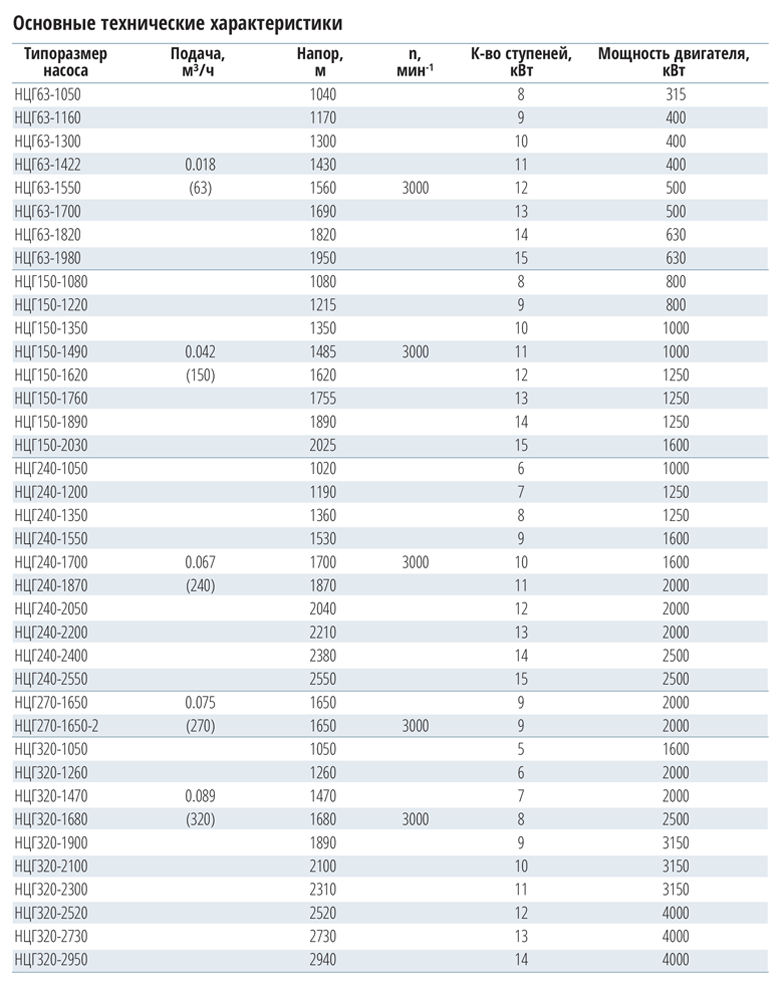

10 NCG 250

Применение

металлургическое производство
водоснабжение

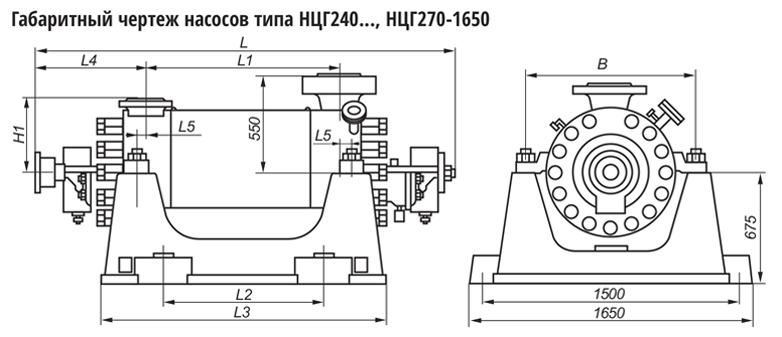

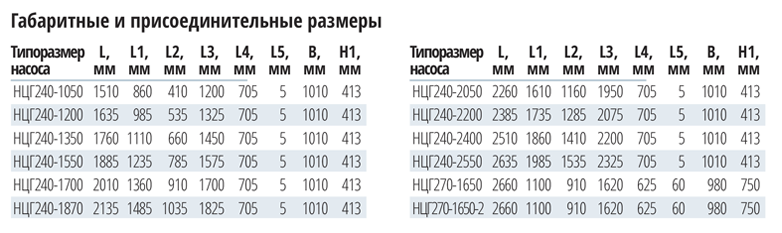

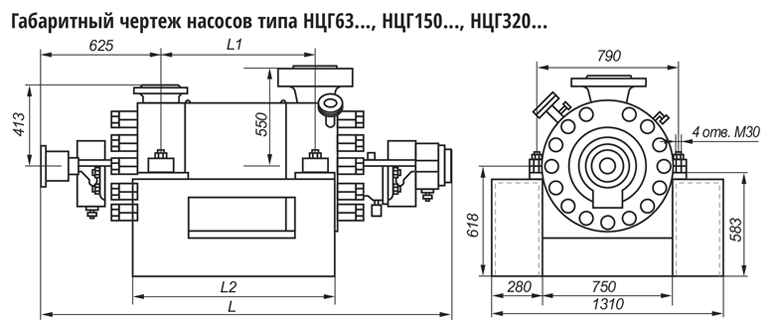

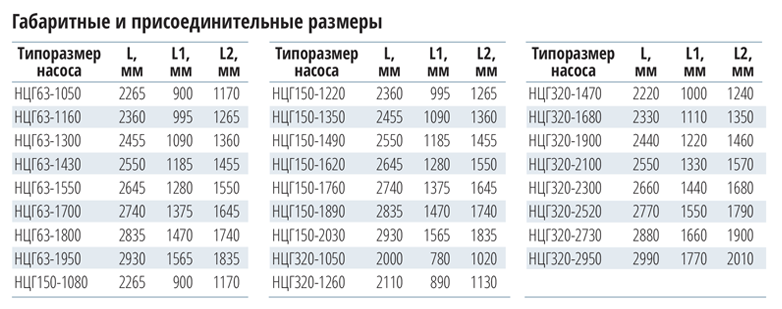

Конструкция

Агрегат состоит из насоса, приводного электродвигателя и рамы, на которой они установлены. Крепление агрегата к фундаменту и трубопроводов к насосу жесткое. Рама агрегата сварная из стального проката и крепится к закладным деталям в полу помещения при помощи сварки или с помощью анкерных болтов по согласованию с заказчиком.Насос центробежный, горизонтальный многоступенчатый, с односторонним расположением рабочих колес. Осевое усилие ротора разгружено посредством гидравлической пяты. Концевые уплотнения ротора – торцового или сальникового типа. Опорами ротора служат подшипники скольжения на жидкостной смазке. Приводом насоса служит электродвигатель, крутящий момент от которого передается с помощью соединительной муфты. Частота вращения — 3000 мин^-1. Для предотвращения касания вращающихся частей, муфта закрыта защитным кожухом. Направление вращения ротора по часовой стрелке, если смотреть со стороны двигателя

Материалы

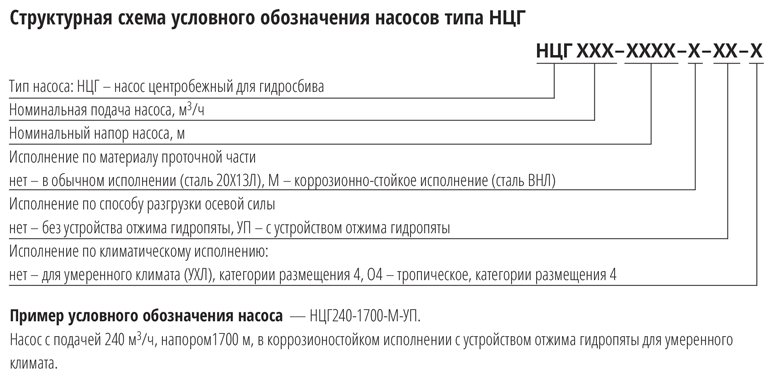

Структурная схема условного обозначения насосов
